Любое изделие начинается с чертежа, а любая стройка начинается с Проекта

Проектирование ФАСАДА - один из наиболее важных этапов реализации объекта.  От правильно выполненного проекта зависят не только монтажные работы, но и долговечность фасада, а также экономическая оптимизация расхода материалов (правильный выбор, оптимальная схема раскроя), что приводит к снижению стоимости, верной комбинации материалов между собой.

Наличие проекта позволяет показать Заказчику или архитектору их желания, мысли и идеи, расшифрует как будут выглядеть узлы примыканий к основанию, их гидроизоляция и.т.д. Качество проекта прямо пропорционально качеству и скорости реализации монтажных работ.

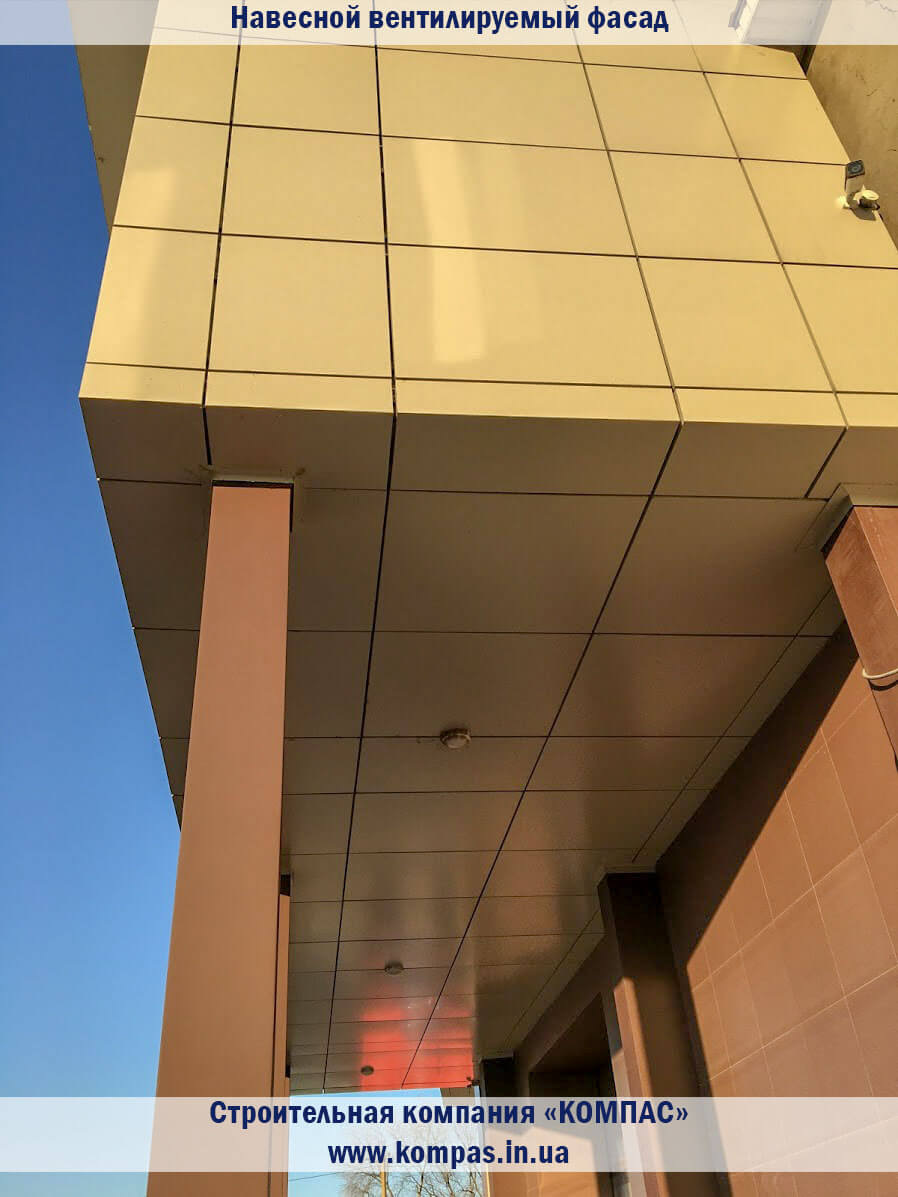

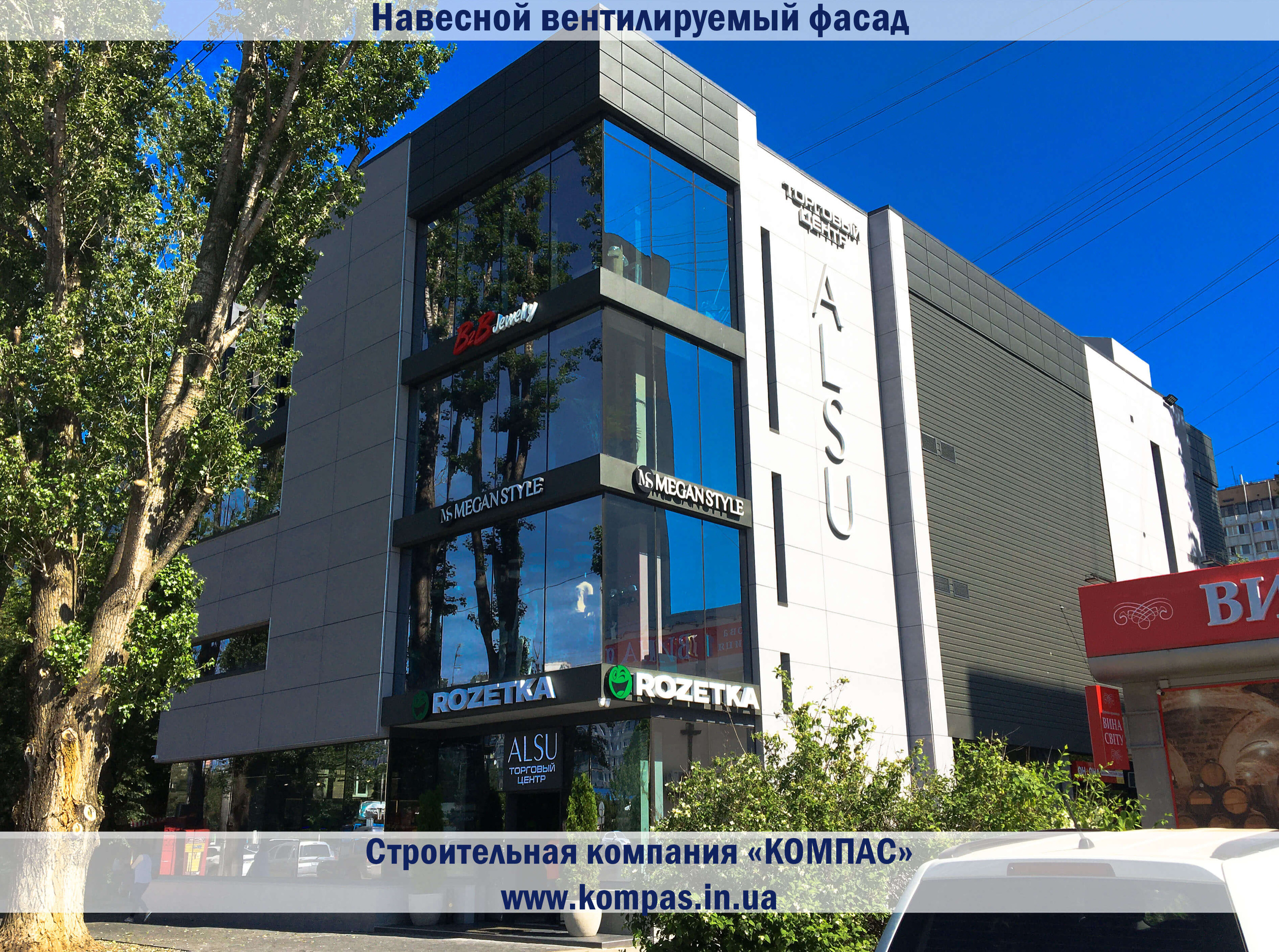

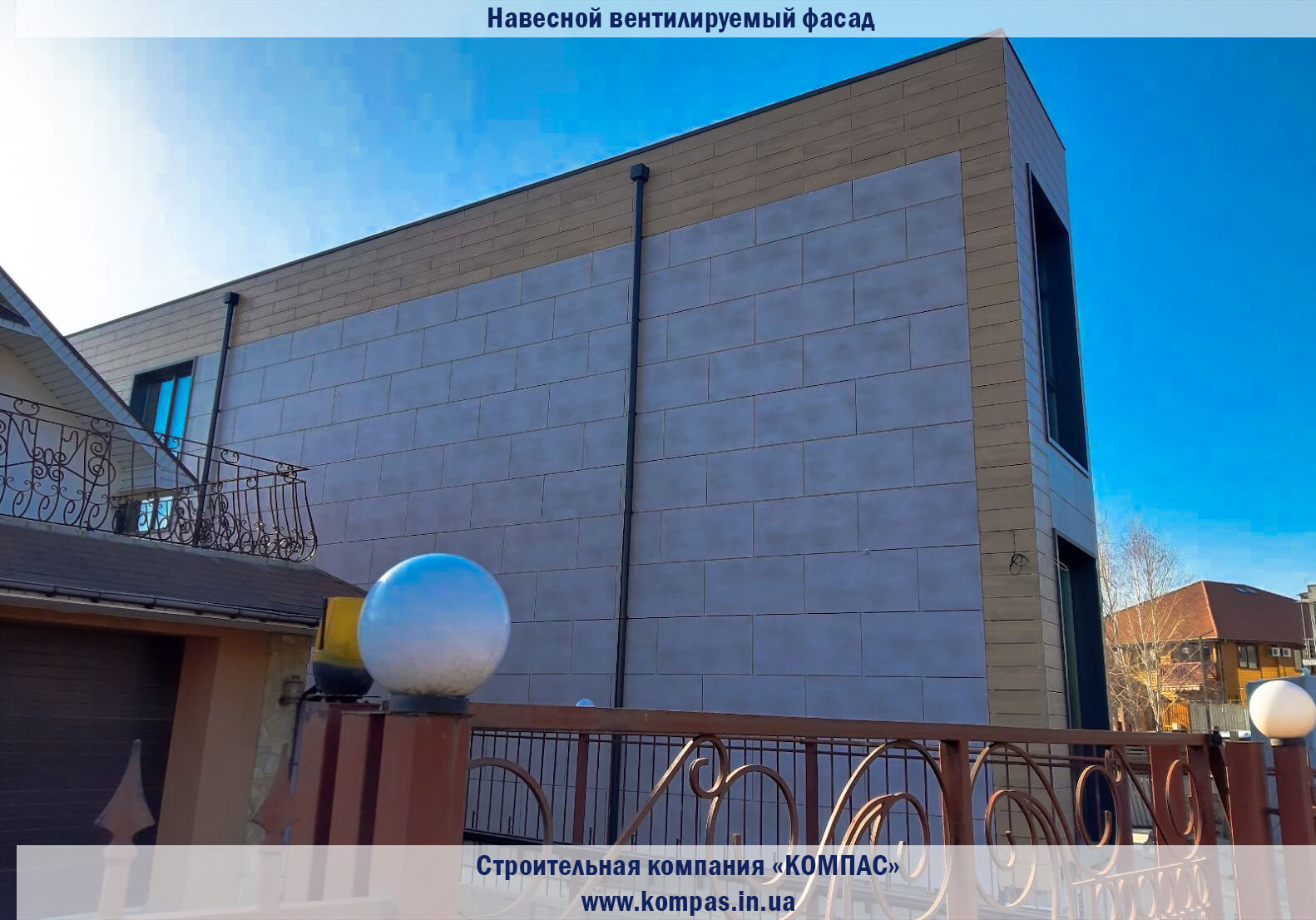

НВФ - Навесной Вентилируемый фасад, СПОК – СветоПрозрачная Ограждающая Конструкция.

В Проект ФАСАДА входит

1. Раздел общих данных: Перечень листов, перечень комплектов проекта (Если проект разбит на несколько разделов), описательная часть (Перечень данных, которые были взяты за основу проекта, описание используемых материалов), перечень используемых нормативов (ДБН, ДСТУ, ГОСТ, ЕН)

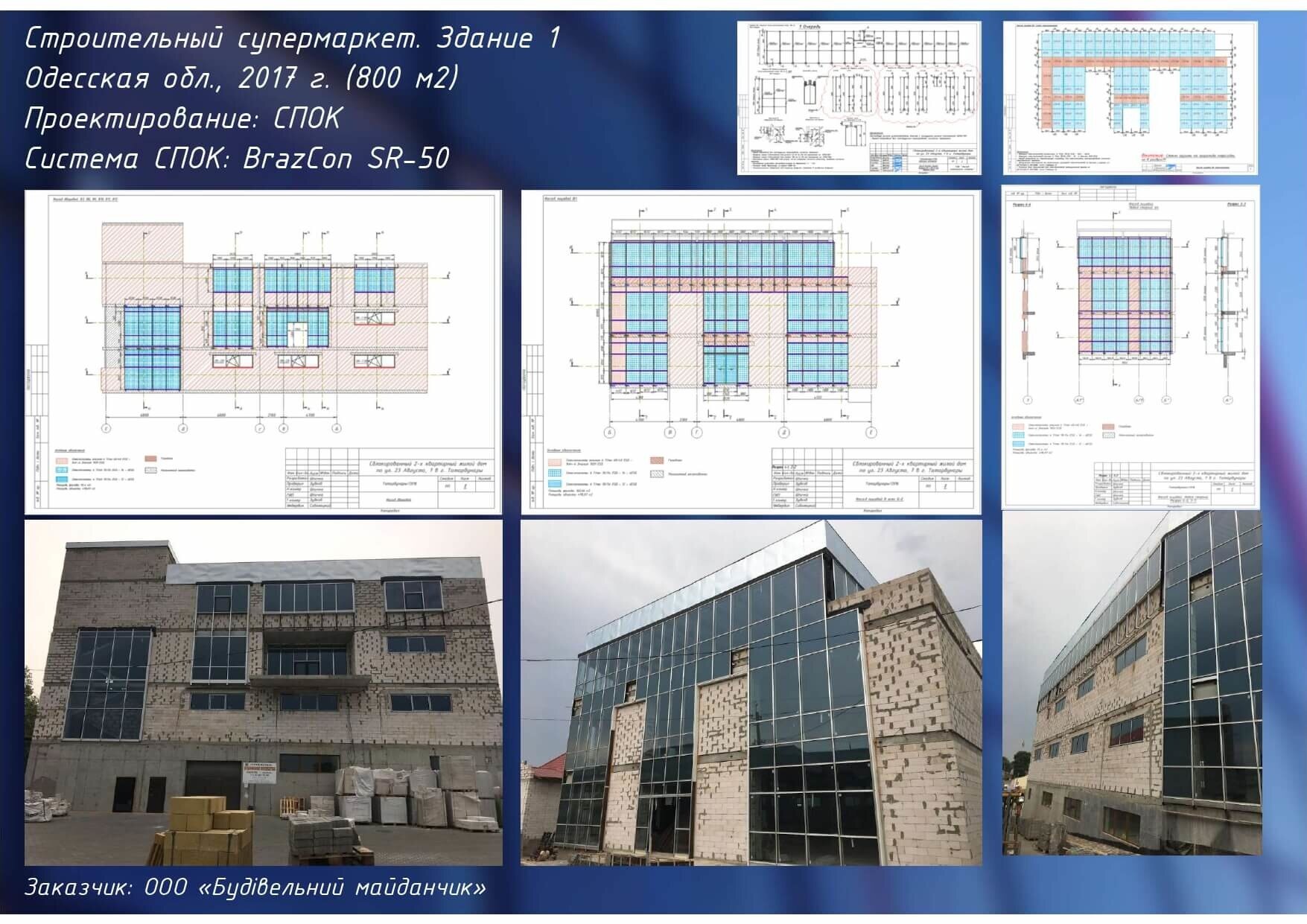

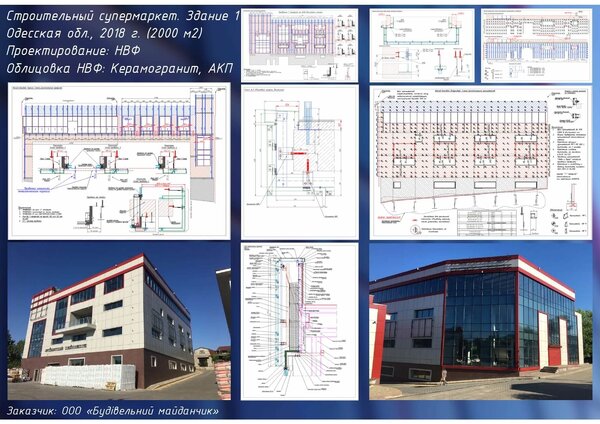

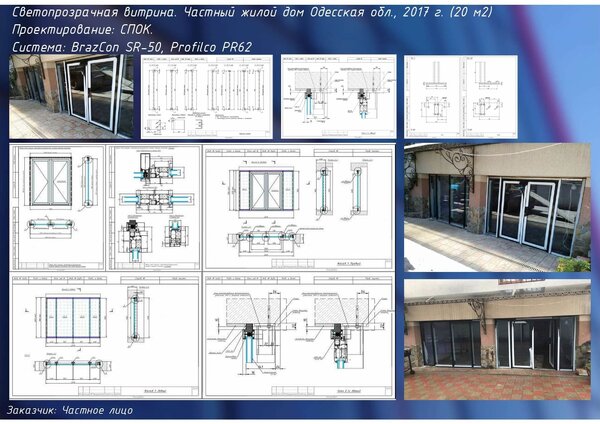

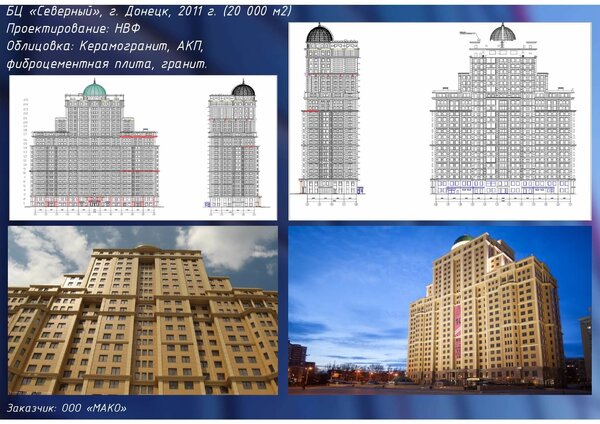

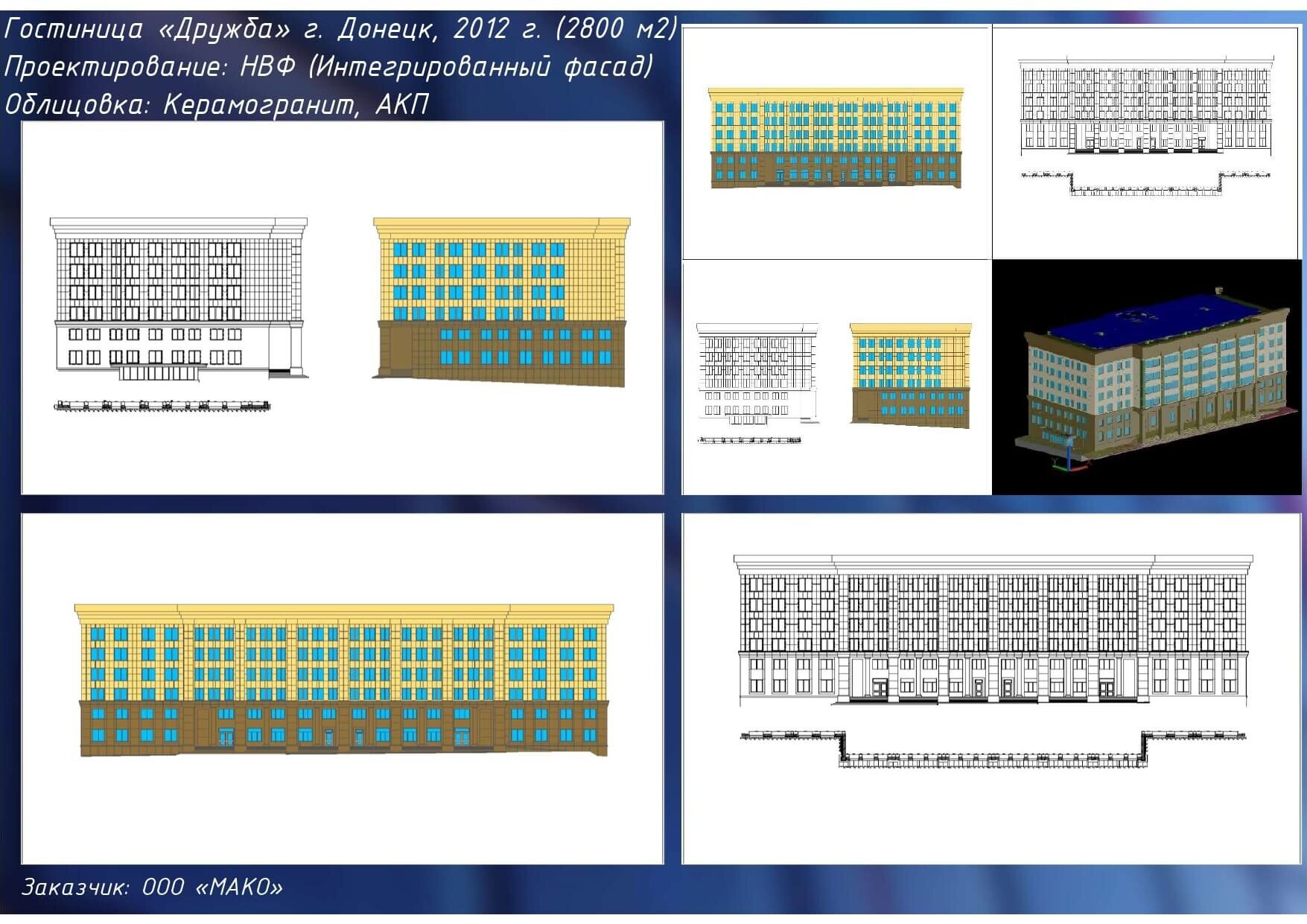

2. Общие виды фасадов: Схема расположения элементов облицовки, стеклопакетов их маркировки на фасаде (Для НВФ и СПОК).

3. Схема расположения кронштейнов, опор. В отдельных случаях и схема расположения анкеров (если используется 3 и более вида анкера) Для НВФ и СПОК

4. Схема расположения вертикальных направляющих, их размеры, расположение плавающего и несущего узла фиксации для НВФ. Схема расположения вертикальных стоек и ригелей, их размеры и маркировки, шаг и стартовые привязки для СПОК.

5. Схема расположения прижимных планок и декоративных крышек, их маркировки и размеры.

6. Схема здания в плане на все разновидности этажей с расположением элементов облицовки, кронштейнов и профилей, расположение горизонтальных узлов примыканий.

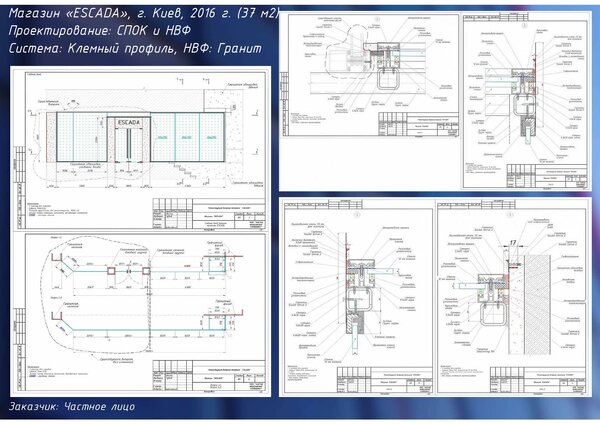

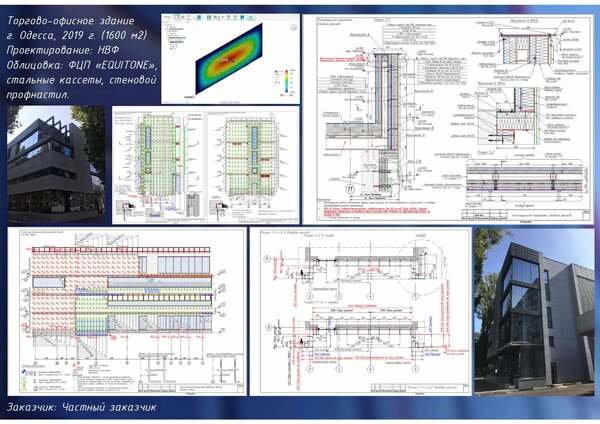

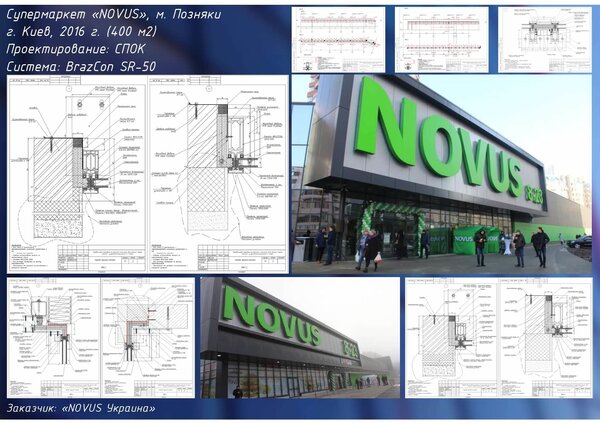

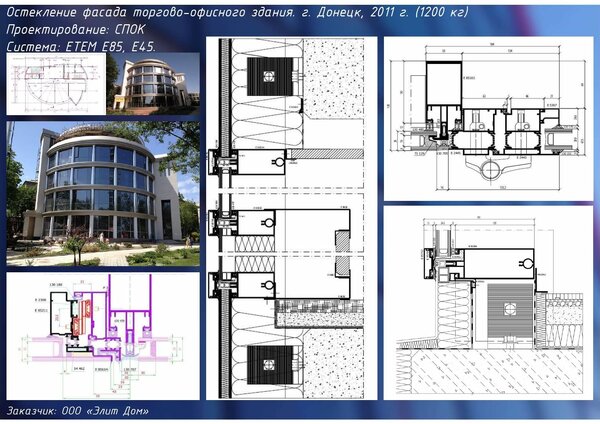

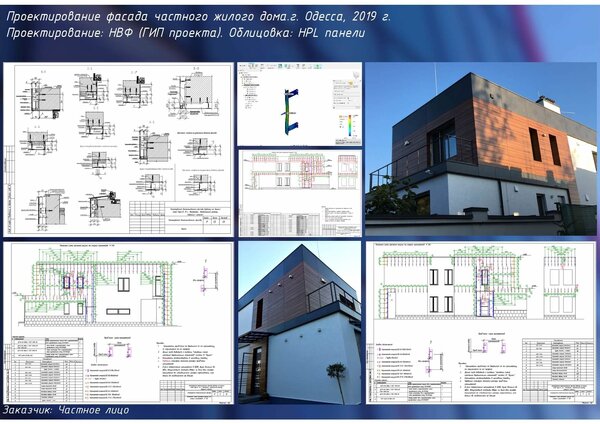

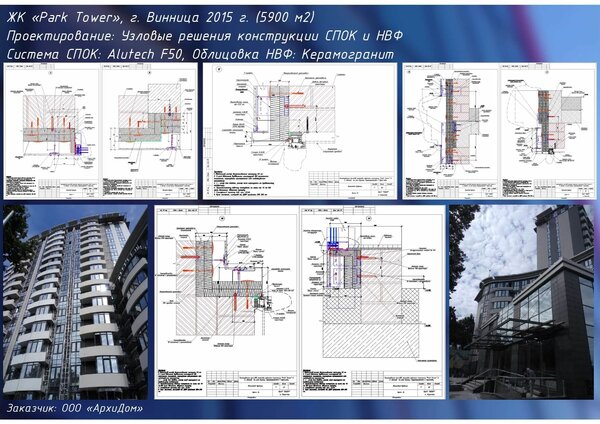

7. Вертикальные разрезы с расположением элементов облицовки, кронштейнов и профилей, расположение вертикальных узлов примыканий. Узлы примыканий с указанием элементов материалов.

8. Спецификации: Спецификация элементов облицовки, спецификация кронштейнов, спецификация верт. направляющих, спецификация крепежа, спецификация стоек и ригелей, спецификация прижимных планок и декоративных крышек, спецификация элементов примыканий и.т.д

По требованию заказчика так же может входить:

1. Статические расчеты несущей способности (Согласно ДБН и ДСТУ)

2. Теплотехнические расчеты (Согласно ДБН и ДСТУ)

3. Проект производства работ (ППР)

4. Технологическая карта (ТК)

Из опыта добавлю, объекты, которые строились без проектного сопровождения как правило имели массу сложностей, проблем, не состыковок, качество монтажа оставляло желать лучшего, массу испорченного материала и нервов, зря потраченные деньги.

Проектная документация выполняется согласно:

1. ДБН А.2.2-3:2014 – Склад та зміст проектної документації на будівництво

2. ДСТУ Б А.2.4.4-4:2009 – Основні вимоги до проектної та робочої документації
